好家伙，本年的华为 Mate 90 系列，可能的确会有质变。
华为今天在国外电路与系统计议会（ISCAS 2026）上聊到了芯片新技巧、新定律和麒麟 2026 芯片进展。
不得不说，信息密度和含金量齐很顶级。
PG娱乐电子游戏中国APP下载
里面既聊到了，华为对芯片“后摩尔期间”的念念考和管理按序。
顺带着，还剧透了麒麟 2026 芯片的性能擢升、峰值频率，以及麒麟芯片后续五年的升级计算。
比如到 2031 年。
晶体管密度达到 1.4nm 制程的同等水平，大核频率冲破 5.0GHz。
再到 2035 年。
麒麟芯片的晶体管密度达到 400MTr/mm 以上，杀青三层、四层致使更多层的全芯片折叠。
天然啦。
我知说念机友们想说什么。
这一个个对于芯片技巧的技巧名词，单拎一个出来齐很晦涩难解，更别说出当今官方报说念和论文里了。
为了让大伙把华为今天聊到的麒麟芯片进展和新技巧吃透。

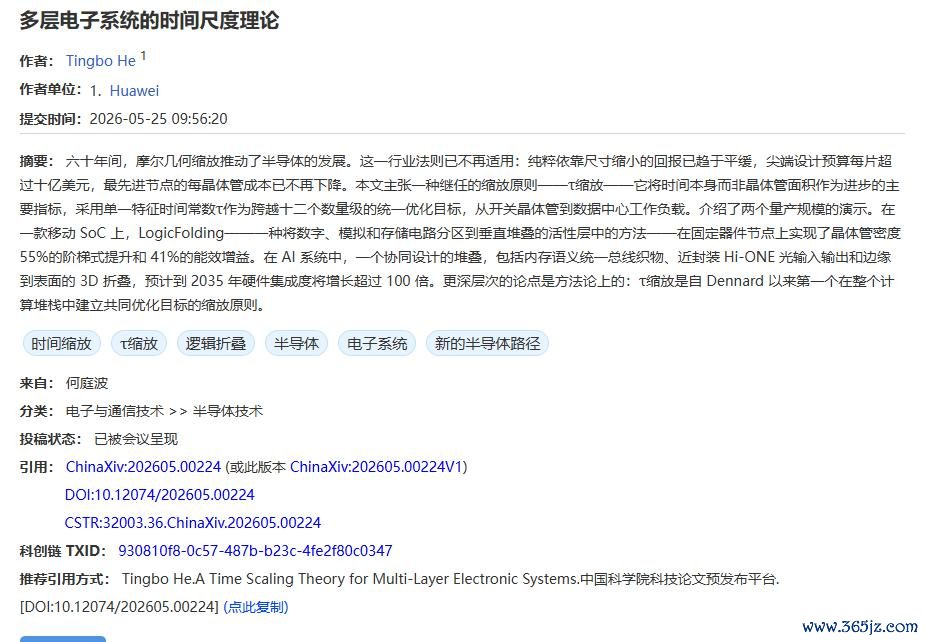

机哥亦然找到了官方今天发布的关连论文，好好啃了一番。
话未几说，接下来径直聊重心。
从摩尔定律到韬 ( τ ) 定律
华为在论文里会通议上齐提到过一个点，那便是传统芯片的升级门道，依然很难走下去了。
所谓的老门道是啥，机友们应该齐猜到了——摩尔定律。

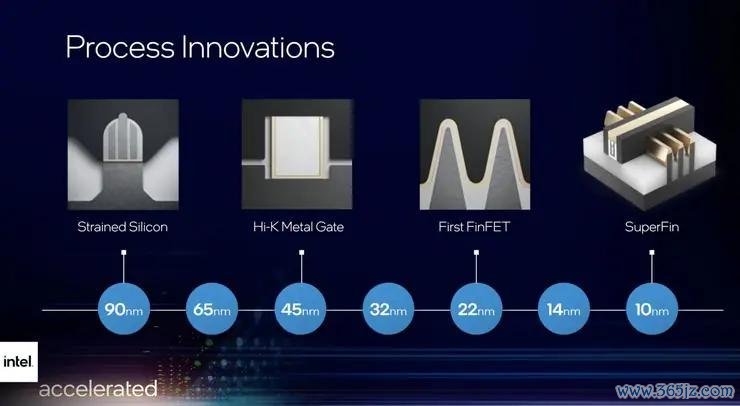

往常 60 年里，半导体的升级，主要围绕着松开晶体管，让一个平面上塞下更多晶体管来提高性能。
从 22nm 到 14nm，从 14nm 到 10nm，从 10nm 到 7nm。
就拿苹果的 A 系列芯片来说。
从苹果 A7 到 A18 Pro，晶体管数目径直暴涨了 19 倍。

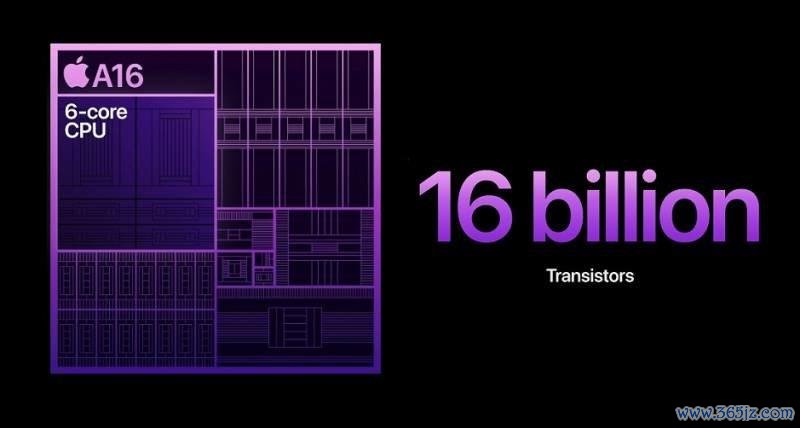

光是两年前的 A16 芯片，晶体管数目就达到了 160 亿。
但华子暗示，这么的交接和门道，在 7nm 制程之后就有边缘效益了。
一方面是因为，晶体管不可无穷松开。
小到一定进度后，电流会“走电”，反应到日常的手机使用，便是更容易发烧和卡顿。
而且跟着芯片制程的不休擢升。
芯片假想本钱，也高得让东说念主难以领受。

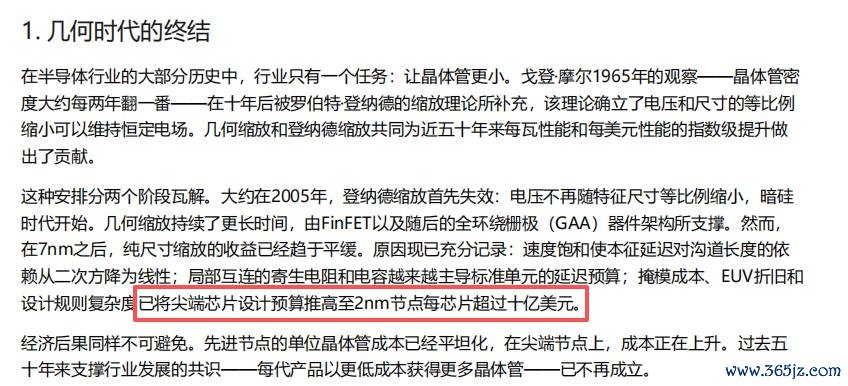

华为在最新的论文里头就提到，2nm 芯片的假想本钱斟酌稀零 10 亿好意思元。
甭管是手机厂商进货，如故我们买笔直的本钱，齐比 3nm 芯片要贵上不少。

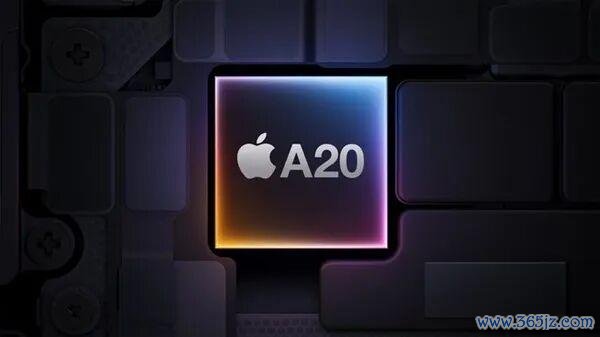

如故拿苹果的 2nm A20 芯片来例如。
之前有行业报说念预估，A20 芯片单颗本钱 280 好意思元，换算过来差未几 2000 元。
那既然物理墙无法跨越。
经济账算下来也不合算。
芯片还能怎样往后发展呢？
有着多年芯片假想教授的华子，经由几年的念念考事后，建议了——
「韬 ( τ ) 定律」

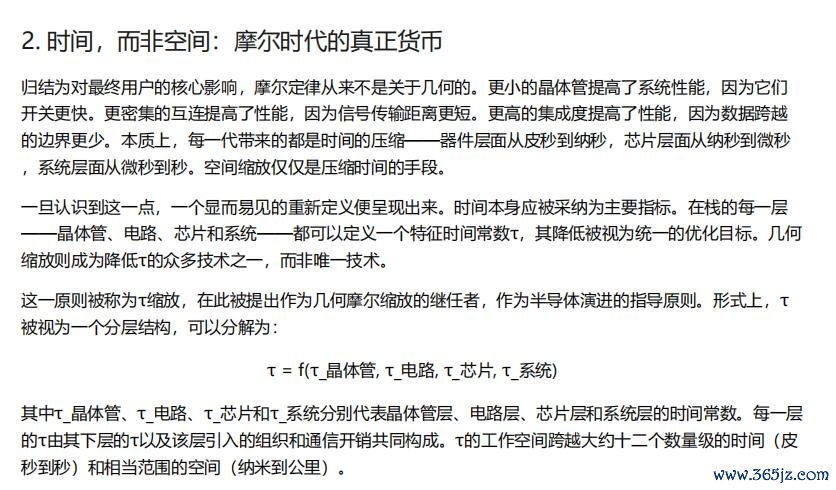

论文里头有一句很枢纽的话：
往常 60 年，摩尔定律本体上从来不是对于 " 面积 " 的，而是对于 " 时辰 "。
精辟说，机哥刚看到时也很懵。
但看完详备融会后，若干是 get 到了点精髓。
你想想嗷。
更小的晶体管闪开关速率更快了，导线作念短让信号传输延长更低了，最终擢升的性能，也让我们玩手机更省时辰了。
以前可能冷启动微信，要等个半秒，当今点击秒开。
原本加载个《原神》要 30 多秒，当今 20 秒就能进去逛街。
致使拍个夜景要举入部属手机等两秒，当今半秒齐无须就成片。
那芯片每一层技巧所改革的，未便是更短的处理时辰嘛！
然后我再拿城市缔造来打个比喻。

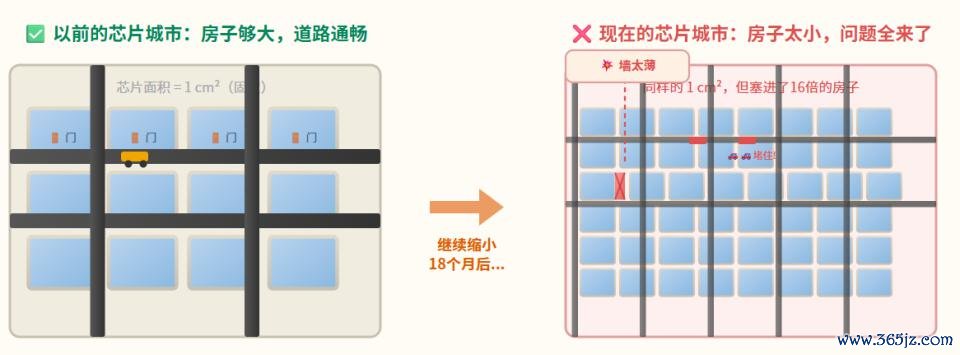

比如城市面积固定唯有 1 平时厘米，城市里的每个房间齐等于 1 个晶体管，而城市里住的东说念主越多，芯片性能就越强。
以往想要让城市塞下更多东说念主，不绝得把屋子建得更密更小（晶体管松开）。
但问题是，屋子如果太小了，房间门就显得很无语，说不定你临近邻居一锤把门敲烂，就能走进你房间玩了 ...
更难绷的是。
房间太密会导致城市说念路变窄，堵车反而会更严重，就好比外卖小哥想送外卖给你，得先绕过多半条小胡同，AG真人中国官网登录入口经由多半次堵车。
终末外卖到你手上，依然透顶凉掉了。
芯片性能天然也无法往上提。

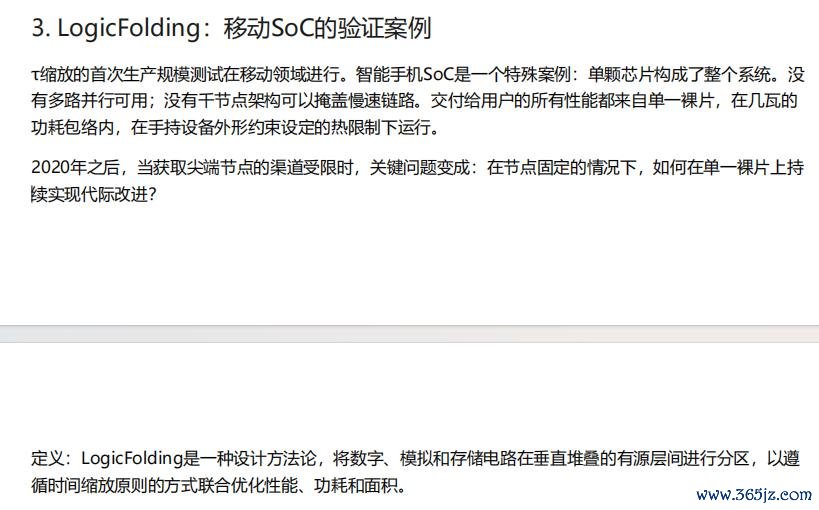

于是华子念念来想去，最终就预想了「逻辑堆叠」大法。
逻辑折叠
虽说听起来如故很笼统难解。
但不重要，机哥给大伙聊点大口语。

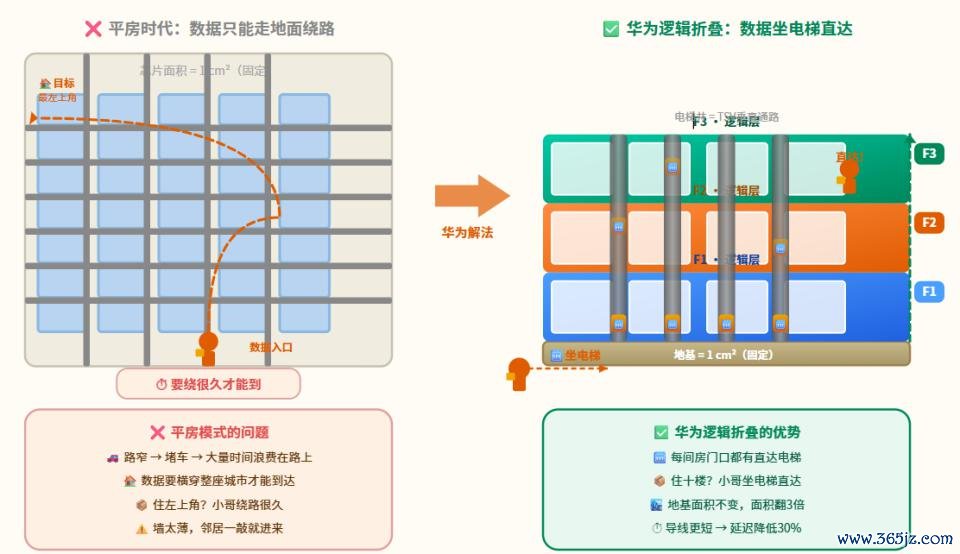

「逻辑堆叠」的中枢念念路和作念法是，既然不可一直松开屋子，那就干脆打好地基，一层一层往上盖。
每层楼的布局齐计算好，且每个房间齐有直达电梯。
这么一来，大地地基天然如故 1 平时厘米，但总缔造面积和入住东说念主数齐能翻好几倍，而且外卖小哥也无需跑来跑去。
哪怕你住在十楼，小哥坐个电梯两分钟就能奉上来。
反馈到芯片的实验推崇上。
房间大小天然没变（制程没变）。
但信号传输更快了（相差房间用时更短），晶体管密度更高（入住东说念主数更多），频率也能飙更高（通盘这个词城市运转成果擢升）。

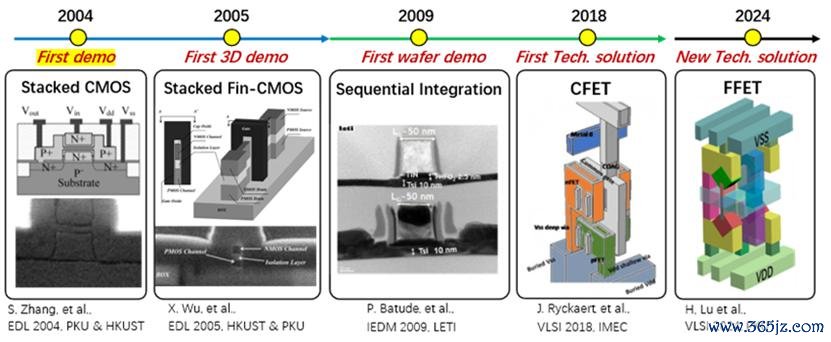

可能有机友想起了，似乎前几年也有厂商捣饱读过芯片堆叠工艺。
如实啊。

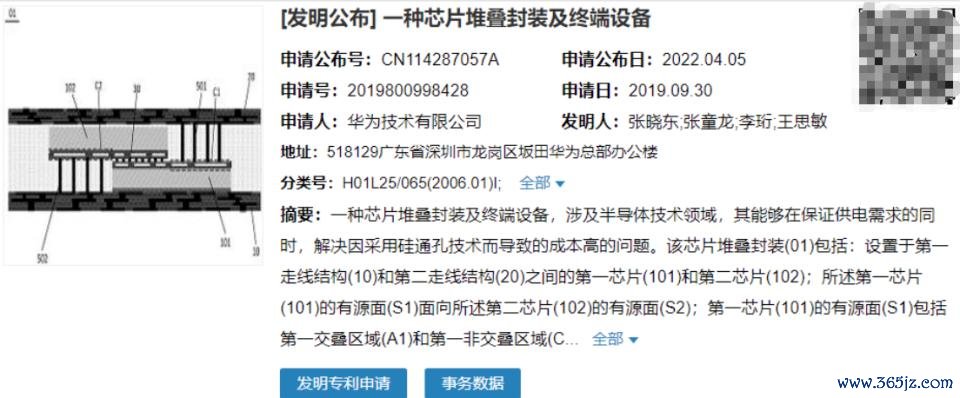

华为我方在 2022 年，就公布过芯片堆叠技巧。

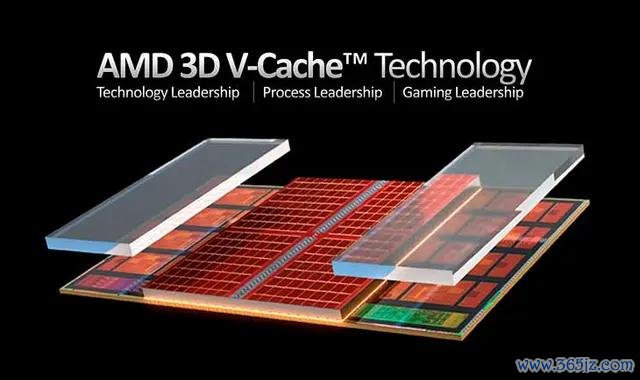

AMD 当年也靠着 3D 堆叠缓存—— 3D V-Cache 技巧，在桌面 CPU 市集干翻了英特尔。
英特尔的堆叠技巧储备更是玩出花来。

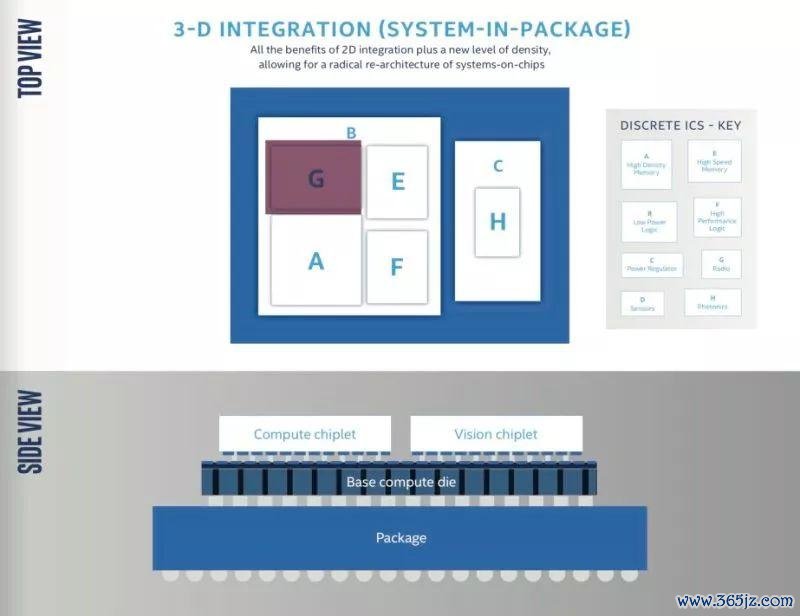

早期就有 EMIB 2.5D 封装，用小的硅桥邻接多个芯片，自后又推出了 Foveros 3D 堆叠。
把一个 10nm 的 CPU 中枢叠在一个 22nm 的基础芯片上，
但本体上来看。
这些堆叠技巧和工艺，跟「逻辑折叠」不是一码事。
过往的 3D 堆叠工艺，其实仅仅把多个芯片好像模块粘在一块，有点像拼积木。
然后华为「逻辑折叠」，是从假想的时候，就想好了要作念一个多层折叠的一体化芯片，况兼便是奔着提高数据交互的成果。
这也为什么，麒麟芯片性能擢升会更光显。
麒麟 2026 年芯片，秋季见
看到这里，机友们揣度也很趣味，到底什么时候智商用上，搭载「逻辑折叠」技巧的麒麟新芯片。
好音问是，笔据官方预报来看，本年秋季就能用上。
而华为秋季会发什么新机，我们齐懂的。
Mate 90 系列应该能首发搭载这麒麟新芯片。

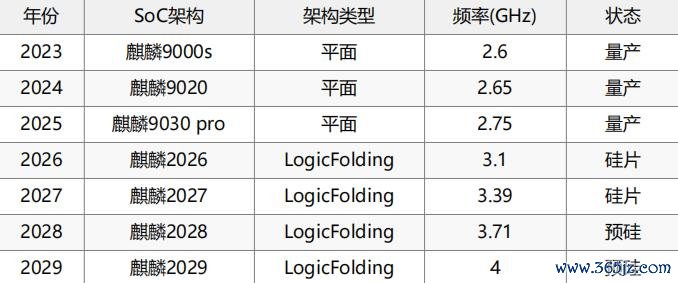

官方也在今天露馅了一小部分，对于麒麟 2026 年新芯片的性能数据。
跟同工艺的传统 2D 芯片比较，晶体管密度擢升 53.5%。
从 155MTr/mm 涨到 238MTr/mm。
然后 P 核能效擢升 41%，峰值频率擢升 12.7%，斟酌从麒麟 9030 的 2.75GHz 径直干到 3.1GHz。
天然啦，除了中枢地能变强了。
「逻辑折叠」技巧还给麒麟 2026 年芯片，整出了好几个非常收货——
芯片里面通信数据通说念面积减少 55%，给计算单位腾出了更多空间；
时钟缓冲器数目减少稀零 50%，芯片愈加省电；
导线总长度裁减了 30%。芯片在一样功耗下性能更强；
而这致使还仅仅运转。

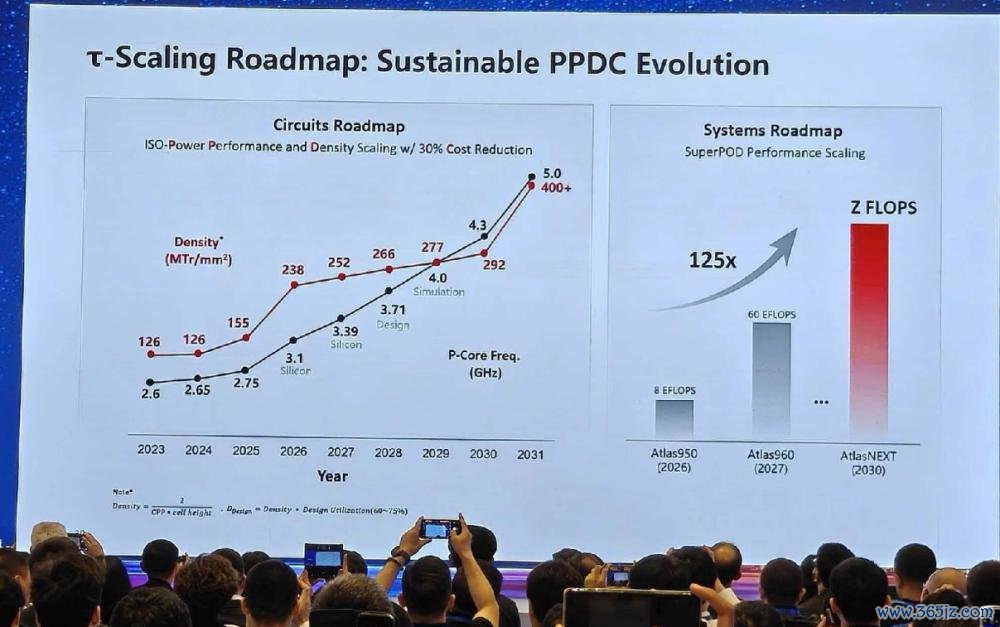

笔据华为官方的瞻望，后续频率和晶体管密度稳步擢升，斟酌在 2031 年达到 400+MTr / mm 晶体管密度、5.0GHz 主频。
这是啥见解呢。
相配于每 1 平时毫米的芯片体积，塞进 4 亿个晶体管。
那 1 平时毫米又有多大呢？
就 ... 差未几一个缝衣针的针眼大小。
换句话说，华子无需把晶体管作念得更小。
只靠逻辑折叠技巧，到 2031 年就能作念出和台积电 1.4nm 工艺密度一模一样的芯片。

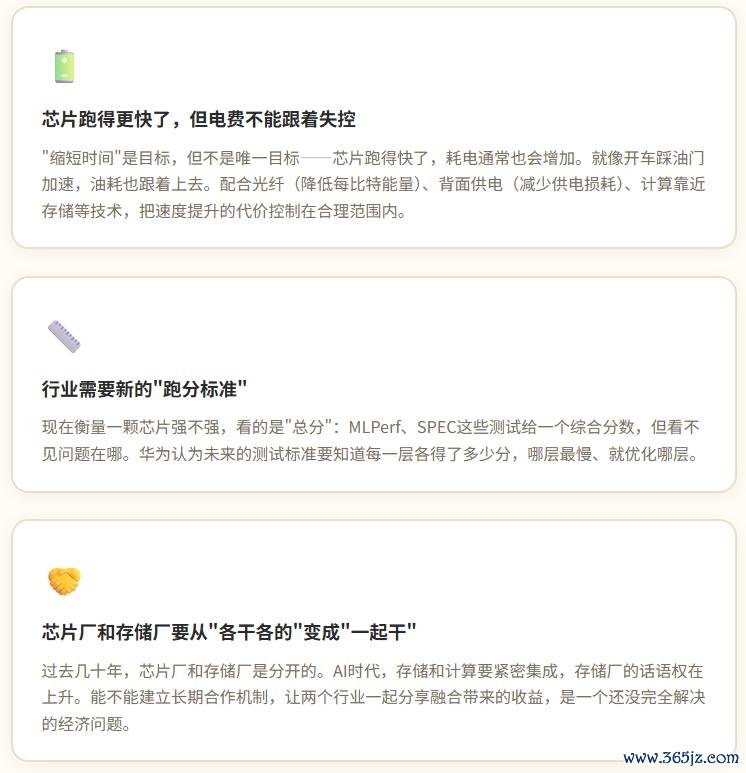

天然，这条新的路才刚刚运转，也才刚刚走通了一小步路，还有许多问题是需要逐渐管理的。
比如当今的绘制软件齐是画平房的，要画出 3D 折叠楼房，得再行假想一套绘制软件。
又比如芯片跑得更快后，功耗落拓的难度也会更大，这就跟开车猛踩油门，油耗会上去一个道理，这就条款芯片从各块假想前期就运转扣功耗。
但岂论怎样样。
当今芯片假想的困难性，跟制程工艺险些是平起平坐了。
机哥当今就很期待AG真人·(中国)官方网站，秋季发布的华为 Mate 90 系列，性能会达到怎样样的新高度。
